Sistema Fotovoltáico
Como funciona o sistema de energia solar fotovoltaica conectado a rede da sua residênciacomércio ou indústria.
Esse sistema de gerar energia limpa e renovável vai lhe possibilitar valorizar a sua propriedade além de gerar a sua própria energia elétrica e praticamente acabar com a sua conta de luz !
Passo a passo do sistema fotovoltaico:
Painel Solar Fotovoltaico: Produz energia elétrica em corrente contínua.
Inversor Solar: Inverte a corrente contínua em corrente alternada e equaliza com a rede elétrica - Desta for a a energia gerada pelo painel solar fica idêntica a energia consumida da rede elétrica e assim pode utilizá-la para o seu consumo próprio.
Quadro de Luz: A energia que sai do inversor solar vai para o seu "quadro de luz" e assim é distribuída para a sua casa, comércio ou indústria.(1) / Eletricidade gerada pelos painéis solares (placas fotovoltaicas) alimenta utensílios, eletrodomésticos, equipamentos e máquinas. / Excesso de Eletricidade volta para a rede elétrica através do Relógio de Luz: fazendo ele "rodar ao contrario" (2), assim gerando um "crédito de energia" (3 e 4) para ser utilizado de noite ou nós próximos meses. Em outras palavras: você produz energia limpa com a luz do sol e reduz a sua conta de luz.
Cada distribuidora de energia tem as suas regras e as exigências para conectar o seu sistema de energia solar fotovoltaica na rede elétrica variam bastante.
O seu relógio de luz antigo vai ser substituído por um relógio de luz novo que é "bidirecional" (mede a entrada e a saída de energia ). Desta forma ele será capaz de medir a energia que você consome da rede elétrica e medir também a energia gerada em excesso pelo seu sistema fotovoltaico que é injetada na rede assim gerando "créditos de energia".
Os "Créditos de Energia" são medidos em kWh. Para cada kWh gerado em excesso pelo seu sistema solar fotovoltaico você recebe 1 crédito de kWh para ser consumido de noite ou nos próximos meses. Esse crédito é contabilizado pelo seu novo relógio de luz bidirecional e é medido pela sua distribuidora de energia. Desta forma, no final do mês quando você recebe a sua conta de luz, você vai ver quanto de energia consumiu da rede e quanta energia injetou na rede. Se injetar mais na rede do que consumiu você terá créditos de energia para serem usados nos próximos meses.
Os créditos de energia são regulamentados pela ANEEL (Agência Nacional de Energia Elétrica) possuindo regras específicas que variam de acordo com a sua localização e sua classe de consumo (residência, comercial ou industrial).

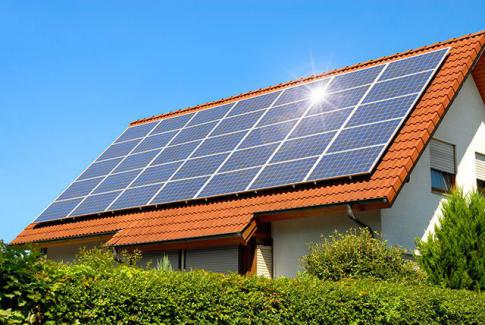

A energia solar residencial ou sistema fotovoltaico residencial permite gerar parte ou toda a energia consumida na sua casa. Para se calcular o tamanho de um sistema fotovoltaico residencial usa-se como base a conta de luz (o seu consumo de energia), a área disponível para receber os painéis solares e a localidade geográfica (os índices de irradiação solar variam muito de acordo com o local).
Qual é a diferença entre sistemas fotovoltaicos de energia solar residenciais, comerciais e industriais?
A diferença é a capacidade de geração (Kwp) do sistema fotovoltaico. Os sistemas de energia solar residenciais conectados a rede elétrica, são caracterizados por seu tamanho, i.e, uma residência comum raramente vai precisar de um gerador de energia solar maior do que 10Kwp (que ocupa uma área máxima de 70m²), em média, casas de 3 quartos precisam de um sistema de 3kwp( 21m²). Caracteriza-se como sistema fotovoltaico residencial aquele com potencia instalada entre 1Kwp e 10Kwp.

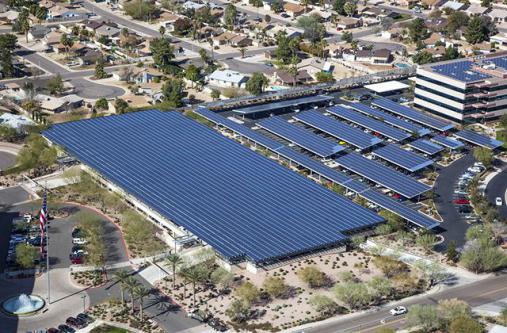

Sistema Fotovoltaico Comercial de Energia Solar Conectado a Rede (10kwp a 100Kwp)
O sistema fotovoltaico para empresas (sistema fotovoltaico comercial), funciona exatamente como o sistema fotovoltaico residencial , ele permite você gerar parte ou toda a energia que você consome em seu comércio, assim, reduzindo a sua conta de luz para sempre, Para se calcular o tamanho de um sistema fotovoltaico comercial também usa-se como base a conta de luz (o seu consumo de energia elétrica), a área disponível para receber os painéis solares e a localidade geográfica (os índices de irradiação solar variam muito de acordo com o local).
A diferença entre um sistema solar fotovoltaico Comercial e um sistema solar fotovoltaico Residencial é a potência (quantidade de painéis solares), i.e. os sistemas fotovoltaicos comerciais geralmente tem uma potencia instalada entre 10kwp e 100Kwp, ocupando uma área entre 65 m² e 700 m². (o sistema fotovoltaico residencial, como mencionado anteriormente tem capacidade instalada entre 1kwp e 10kwp).
Sistemas Fotovoltaicos ISOLADOS ou AUTÔNOMOS (off grid / stand alone)
São sistemas de energia solar fotovoltaica que não estão conectados a rede elétrica, sistemas isolados que alimentam diretamente os aparelhos (cargas) que vão consumir a energia gerada. Os sistemas de energia solar autônomos são muito utilizados em lugares remotos. Esses sistemas devem ser dimensionados minuciosamente, calculando-se exatamente o consumo do aparelho (carga). Com base nos piores índices de radiação solar daquela área específica, dimensiona-se o sistema fotovoltaico isolado para ter uma autonomia de até três dias (em média).
Sistemas Fotovoltaicos HÍBRIDOS
Os sistemas híbridos de energia solar fotovoltaica são uma mistura de "sistemas isolados" com "sistemas conectados a rede elétrica". Ou seja, ele é um sistema conectado a rede elétrica mas, possuem também um banco de baterias para armazenar a energia.
